ROTALIGN touch – L'original

Si vous souhaitez être original, préparez-vous à être copié. « Ne jamais juger un livre par sa couverture ». L'apparence peut souvent cacher une réalité bien différente.

Découvez pourquoi le système d'alignement d'arbres au laser ROTALIGN touch est unique. Pourquoi il offre la meilleure précision tout en mettant à disposition des outils de mesure puissants et faciles d'utilisation.

Notre technologie unique

Regardez : Que m'apporte la technologie à laser unique de PRUFTECHNIK ?

Pourquoi la technologie à laser unique ?

  • La configuration d’un seul laser et son capteur est beaucoup plus facile que la configuration de deux lasers et capteurs. Sur le terrain, vous gagnez du temps lors de la configuration de la mesure.

  • La distance entre deux machines ou la longueur de l’allonge n’affectent jamais la mesure. Avec un laser unique, les mesures reposent sur une distance fixe qui correspond à la distance entre les deux détecteurs à l’intérieur du capteur. Pour l’opérateur, peu importe que la distance soit très courte ou très longue ; un système à laser unique permet l’obtention d’une précision constante.

  • Il est toujours possible de prendre des mesures, indépendamment du défaut d’alignement angulaire initial. Grâce à l’extension de la zone de détection, il n’est pas nécessaire de procéder à un pré-alignement, contrairement à ce qui est le cas avec les systèmes à deux lasers. C’est pourquoi, avec un laser unique, vous pouvez aussi documenter l’état d’alignement initial.

2015 ROTALIGN touch révolutionne le marché de l'alignement

Aujourd'hui c'est toujours la plateforme d'alignement d'arbres au laser la plus puissante disponible sur le marché pour les tâches d'alignement quotidiennes comme pour les tâches plus exigeantes. Certes, vous n'ayez pas tous les jours l'occasion d'utiliser les fonctionnalités les plus avancées, mais lorsque vous en avez besoin, vous pouvez vous fier à ROTALIGN touch pour gagner du temps, réduire vos coûts et épargner vos ressources.

Fonctionnalités

Précision

La puissance de l'alignement d'arbres

Connectivité

Le futur avec IoT

ROTALIGN touch - haute précision et durabilité

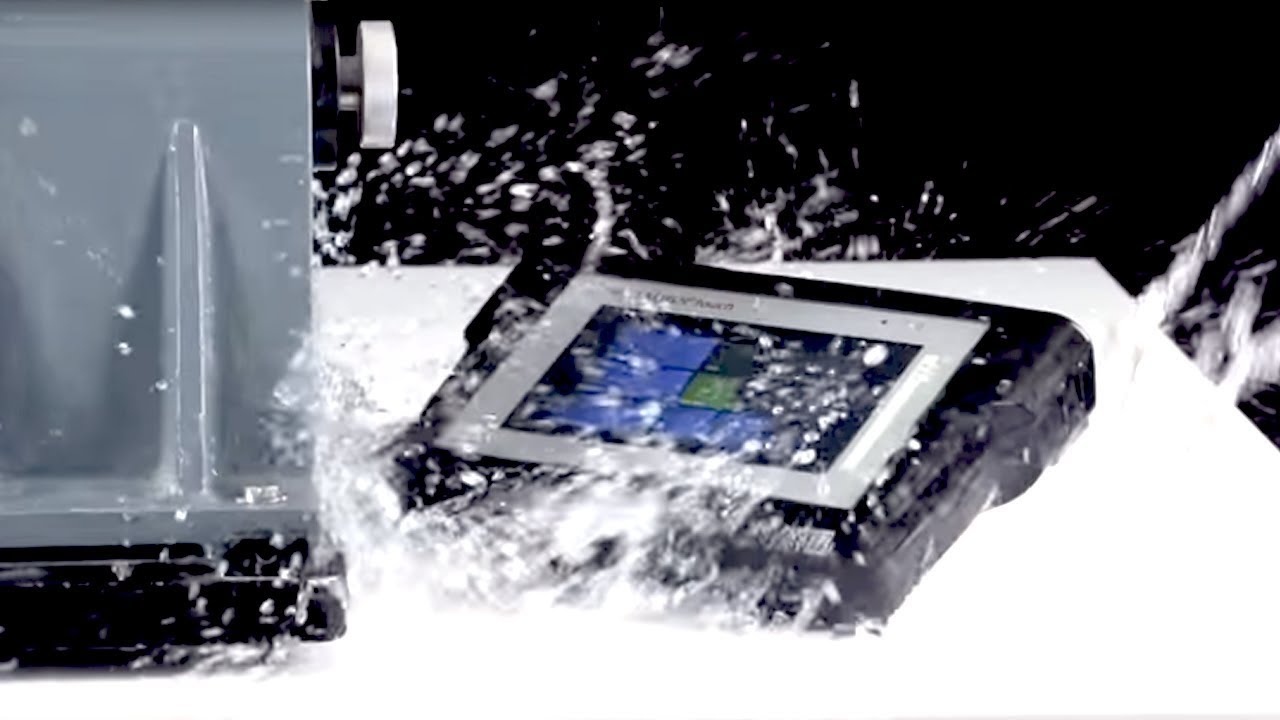

Des tests de résistance à l'eau, à la poussière et aux températures extrêmes, plus des tests de chute et d'impact démontrent que ROTALIGN touch résiste aux conditions de travail les plus rudes.

Regardez la vidéo et ne doutez plus : ROTALIGN est conçu pour une durabilité maximale!

Demander une démo produit

SOUVENT COPIÉ - JAMAIS ÉGALÉ !

Des décennies d'expérience dans l'utilisation du laser unique

IntelliSWEEP

Vous avez déjà entendu parler de intelliSWEEP, mais ne savez pas exactement de quoi il s'agit ? Voici une explication simple : LES DONNÉES DE MAUVAISE QUALITÉ APPARTIENNENT AU PASSÉ !

IntelliSWEEP est une fonctionnalité intelligente unique et brevetée qui détecte et filtre en temps réel les données de mesure de mauvaise qualité. Alors, si vous (ou vos collègues) débutez dans l'alignement d'arbres au laser, rassurez-vous : impossible de se tromper.
Notre système suit pas à pas vos mesures et vous donne un retour en temps réel lorsqu'il détecte des erreurs telles qu'un JEU DE L'ACCOUPLEMENT, UN CHANGEMENT BRUTAL DE LA VITESSE DE ROTATION, DES VIBRATIONS EXTERNES, etc..

Les points de mesure de faible qualité sont automatiquement éliminés. Ainsi, même si les conditions de mesure sont mauvaises, ROTALIGN touch fournit des résultats de qualité optimale, dont vous pouvez en outre toujours contrôler la reproductibilité.

Live Move simultané

Notre capteur enregistre simultanément la concentricité (parallèle) et l'écart (angulaire) sur les deux axes (vertical et horizontal – X et Y).

Pendant la correction de la machine, ROTALIGN touch suit en temps réel les ajustements de la machine et leur impact dans les 4 directions simultanément. En fait, ROTALIGN touch enregistre même 7 directions, mais pour faire court, nous nous concentrerons dans les 4 directions citées.

Ainsi, ROTALIGN touch affiche les mouvements de la machine dans 4 directions en temps réel afin que vous sachiez exactement comment la machine réagit aux corrections que vous entreprenez. Par exemple, en cas de calage, ROTALIGN touch indique également tout impact parallèle ou angulaire sur le plan horizontal.

Il n'est donc pas nécessaire de changer la position du capteur entre les deux axes pour ajuster la machine. Avec ROTALIGN touch et le Live Move simultané, LES CORRECTIONS DES MACHINES SONT RÉALISÉES EN UNE SEULE ÉTAPE.

vertiSWEEP

Imaginez que cela fonctionne aussi pour les machines verticales. Associé au vertiSWEEP, le Live Move simultané facilite grandement l'alignement des machines verticales.

Vous pouvez suivre en temps réel les corrections de la bride tout en visualisant en direct sur l'écran si le moteur que vous ajustez se déplace également latéralement.

Pour information, vertiSWEEP est une méthode de mesure super pratique pour les machines verticales car elle ne nécessite que LA POSITION DE DÉPART ET UNE ROTATION DE L'ARBRE POUR PRENDRE LA MESURE. Le système se charge du reste.

Alignement d'arbres à cardan in situ

Si vous avez à faire face à des applications d'alignement particulières, vous allez certainement vous retrouvez un jour devant un arbre à cardan.
Une tâche devenue facile depuis que PRUFTECHNIK a lancé son support à bras rotatif pour arbres à cardan. Avec ce nouveau système de support, INUTILE DE DÉMONTER L'ARBRE À CARDAN.

Voici venue la fin des cauchemars logistiques qui impliquaient la location d'une grue. La méthode permet de gagner du temps et de limiter l'impact sur les ressources et les coûts.

Live Trend

Soyons francs !
QUAND NOUS PARLONS DE TENDANCE, NOUS LE PENSONS.
Live Trend est une application unique, utilisée pour le suivi en direct au démarrage et en phase de service des mouvements de la machine résultant de la croissance thermique, des mouvements des fondations de la machine, des contraintes de tuyauterie et des changements dans la charge de fonctionnement.

Multicoupling

Le mode de mesure d'alignement de trains de machines à couplages multiples (Multicoupling) et le Live Move simultané permettent un ALIGNEMENT SIMULTANÉ DE JUSQU'À 6 ACCOUPLEMENTS.
En outre, la fonction Live Trend pour accouplement multiples contrôle le mouvement en temps réel de l'ensemble du train de machines. Cette fonctionnalité réduit considérablement le temps d'alignement.

Le futur avec IoT

ROTALIGN touch combiné au logiciel Alignment Reliability Center 4.0 (ARC 4.0) est le seul système capable de suivre les CONDITIONS D'ALIGNEMENT DES MACHINES DANS LE TEMPS

Connectivité

Gestion des installations

Le seul système d'alignement d'arbres au laser équipé d'un lecteur RFID intégré. La technologie RFID permet l'identification automatique de la machine et garantit la fiabilité de la gestion des installations et des cycles de vie en éliminant toute erreur manuelle.

Transfert des données par le Cloud

ROTALIGN touch est le seul système d'alignement d'arbres au laser avec le cloud. Il permet l'échange de données d'alignement via le cloud entre un ordinateur et un appareil connecté. ROTALIGN touch permet également une communication en temps réel grâce au WiFi intégré.

Tendance d'alignement

ROTALIGN touch combiné au logiciel Alignment Reliability Center 4.0 (ARC 4.0) est le seul système capable de suivre les CONDITIONS D'ALIGNEMENT DES MACHINES DANS LE TEMPS. La tendance d'alignement complète les paramètres vibratoires de surveillance conditionnelle afin de surveiller les changements de l'état des machines et procéder au diagnostic précis.
